Nos équipes ont travaillé sur un projet d’envergure destiné à être installé sur un bateau FLNG.
Conception et mise en service des systèmes afin de piloter et gérer des systèmes de chargement.
Un beau défi multi-métiers qui a mobilisé des équipes autour de nos savoir-faire :
➡️ Pré-étude et conseils | Bureau d’études [ Chaudronnerie / tôlerie | Usinage | Peinture [ Électrique ( Montage (tuyautage, flexible) ( Essais…
Pour répondre aux exigences de notre client, nous avons développé en co-conception un système interconnecté.
Celui-ci est composé d’une centrale hydraulique (HPU) qui est connectée à 4 armoires de distribution hydraulique, à 4 treuils hydrauliques ainsi qu’une batterie d’accumulateurs.

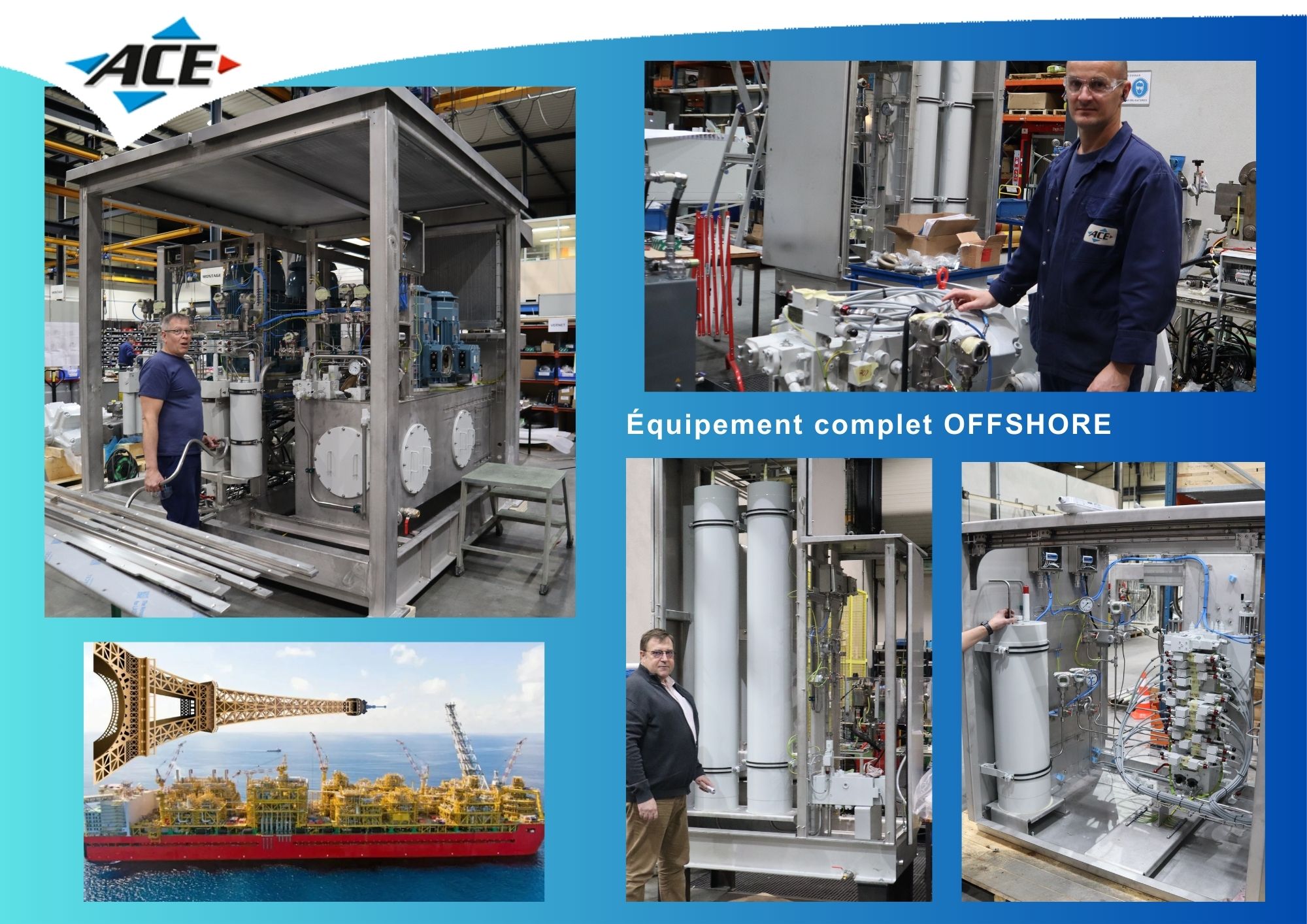

🔹 Centrale hydraulique tout inox SS316 – équipement principal du process
·      Encombrement : 3m x 3,5m – H 3m | Poids : 7,3 tonnes·
·      Motorisation : 2 x 88 kW + 2 x 18,5 kW
·      Destinée à être installée en zone explosible suivant la norme IECEx
·      Equipée de blocs forés de notre conception / fabrication, d’électrovannes de notre propre gamme Ex700 et de toute l’instrumentation nécessaire au process.
🔹 Armoires de distribution tout inox SS316 – pilotage des bras de chargement :
·      Encombrement : 1,7m x 1,6m – H 1,7m | Poids : 1,7 tonnes·
·      Destinées à être installées en zone explosible suivant la norme IECEx
·      Bloc de distribution de notre conception / fabrication, équipé d’électrovannes de notre propre gamme Ex700 et de toute l’instrumentation nécessaire au process.
🔹 Batterie accumulateurs tout inox SS316 – rĂ©serve d’énergie en cas d’urgence :
·      Encombrement : 1m x 1,7m – H 3m | Poids : 2,3 tonnes
·      Accumulateurs à piston 85L + bouteilles d’azote·
·      Destinée à être installée en zone explosible suivant la norme IECEx
·      Équipée de blocs forés de notre conception / fabrication, d’électrovannes de notre propre gamme Ex700 et de toute l’instrumentation nécessaire au process.
🔹 Treuils – permet de maintenir une tension constante sur le câble du treuil
·      Fabrication de la partie hydraulique ACE
·      Destinés à être installés en zone explosible suivant la norme IECEx
·      Équipés d’un bloc foré de notre conception / fabrication, d’électrovannes de notre propre gamme Ex700 et de toute l’instrumentation nécessaire au process.
👏 Une réalisation complète, robuste et connectée, au service des opérations OFFSHORE les plus exigeantes. Fiers de nos équipes et du chef projet Anthony VION pour cette nouvelle réussite collective !
